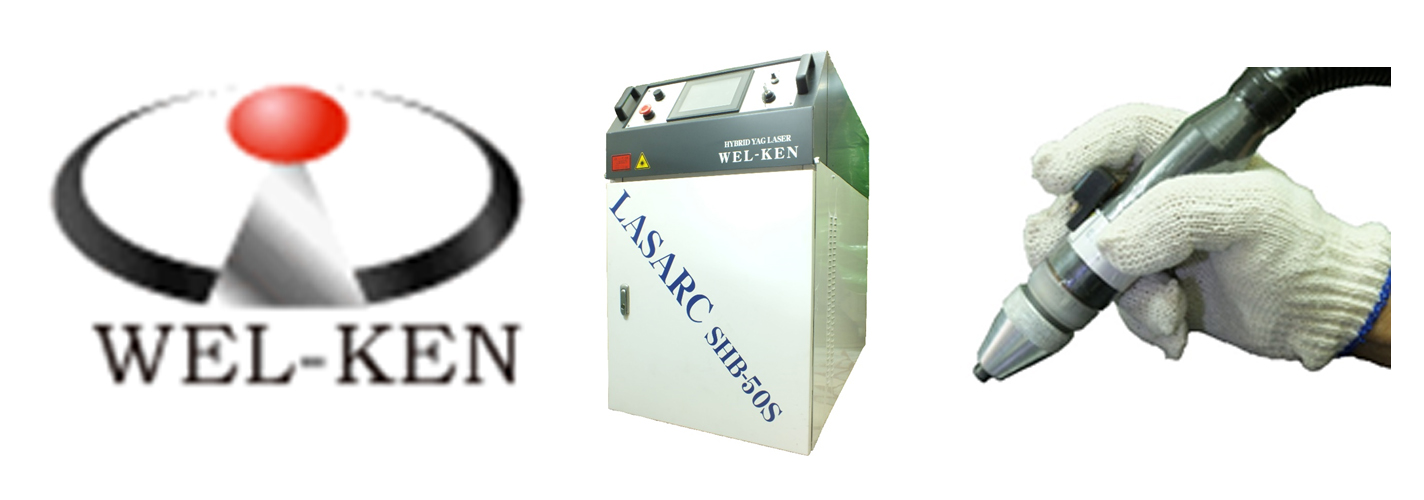

產品介紹-WEL-KEN株式會社 YAG雷射焊接機SHB-50S
特點
(1)採用數位控制,出力穩定,可精密焊接,焊接變形極小
(2)手持式雷射焊槍重量輕,使用方便,可長時間工作
(3)可焊接鈦、鐵、不銹鋼等等多種合金,應用廣泛
(4)可依需求進行送線填料焊接
(5)可搭配機械手臂或焊接專用機進行自動焊接工作
規格
機台規格 |
型號 |
SHB-50S |
電源容量 |
26KVA |
|
機台尺寸 |
1060(H)*600(W)*1000(D) |
|
機台重量 |
約370Kg |
|
雷射震盪器 |
震盪方式 |
脈波 |
平均最大出力 |
500W |
|
最大脈波出力 |
3KW |
|
脈波數 |
10~200Hz |
|
焊槍規格 |
型號 |
LA-50 |
使用方式 |
手動/自動兼用 |
|
尺寸 |
長160mm/外徑32ψ |
|
主線長度 |
8m |
|
重量 |
約300g |

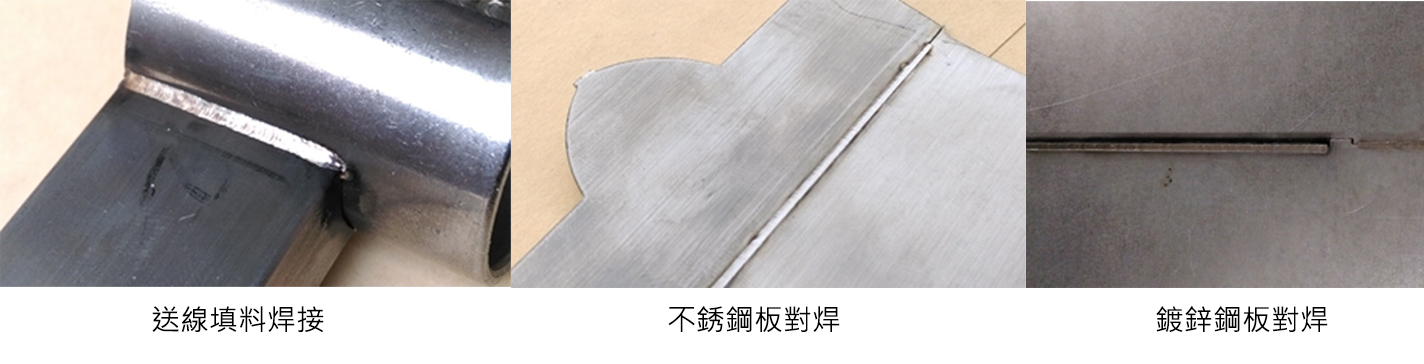

焊接樣品
焊槍需要和工件保持接觸嗎?
手動操作YAG雷射焊接時,怕有誤觸發開關之虞,造成雷射光束射出後衍生公安意外,所以控制迴路有設計一保護迴路,在焊槍與工件間會形成一小電流電弧檢出迴路,雷射在此迴路動作發生情況下,都是可以進行焊接作業。 自動焊接作業時,因為使用機械手臂或專用機夾持焊槍,焊接位置周圍已做安全防護措施,故焊槍無需和工件保持接觸。
有哪些是主要的耗材?
主要消耗品有以下五種
■ 焊槍前端保護罩共有二種形式,一為陶瓷製一位炭製品
■ 雷射光的發振源燈管
■ 冷卻水離子交換樹酯,建議每年更換一次
■ 冷卻水過濾芯
■ 雷射光極光鏡片,更換次數依照使用狀態而定
